Modelowanie elementów blaszanych

Do czego służy oprogramowanie do projektowania arkuszy blach? Blacha odkształca się w przewidywalny sposób, zgodnie z określanymi zasadami. Oprogramowanie do projektowania arkuszy blach uwzględnia te zasady i zapewnia tworzenie części zgodnie z ich rzeczywistym zachowaniem podczas produkcji. Docelowo pozwala na tworzenie dokładnych części. Inną podstawową funkcją oprogramowania do projektowania arkuszy blach jest tworzenie płaskich wzorów do produkcji.

Zalety arkuszy blach

Blacha ma wiele zalet w porównaniu z tradycyjnie obrabianymi częściami. Jest stosunkowo niedroga zarówno z punktu widzenia kosztów materiałów, jak i wysyłki. Jest niezwykle wszechstronna w swoich zastosowaniach i występuje w wielu rodzajach i grubościach. Doskonale nadaje się do obudów, elementów konstrukcyjnych i niezliczonych innych zastosowań. Alibre Design daje Ci pewność, że Twoje projekty będą tworzone za pomocą narzędzi dostarczonych specjalnie z myślą o unikalnych wymaganiach projektowania elementów blaszanych.

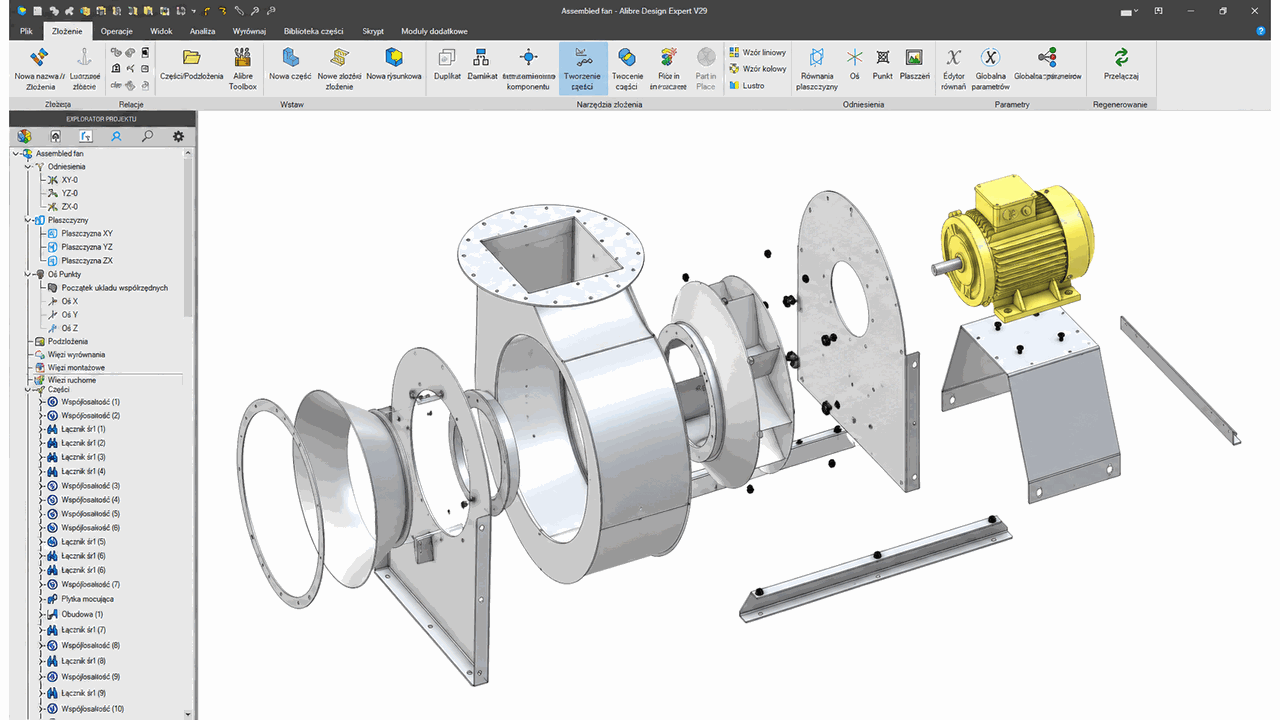

Przemysłowy system dmuchaw, który w dużej mierze opiera się na elementach z blachy
Przemysłowy system dmuchaw, który w dużej mierze opiera się na elementach z blachy

Moduł tworzenia elementów blaszanych

Alibre Design Expert posiada dedykowany moduł do projektowania elementów blaszanych. Obszerny zestaw narzędzi i technik projektowania gwarantuje, możliwość stworzenia niemal każdej części z blachy.

Alibre posiada również narzędzie, które pozwoli konwertować zwykłe lub importowane części na części blaszane, aby umożliwić modyfikację lub rozwinięcie.

Zespół głowicy do czyszczenia ulic z dziesiątkami elementów z blachy
Zespół głowicy do czyszczenia ulic z dziesiątkami elementów z blachy

Matematyka wykonywana za Ciebie

Projekt elementu blaszanego stawia wyjątkowe wyzwania matematyczne w trakcie obliczania odkształceń podczas zginania i rozginania – Alibre Design poradzi sobie z tym za Ciebie.

Mobilny zbiornik i pompa, które w dużym stopniu opierają się na elementach blaszanych
Mobilny zbiornik i pompa, które w dużym stopniu opierają się na elementach blaszanych

Rozpoczęcie pracy nad częścią blaszaną

Rozpocznij modelowanie elementu blaszanego za pomocą jednej z „podstawowych operacji”. Każda z nich jest idealna dla innej klasy części. Następnie możesz kontynuować tworzenie elementów zgodnie z potrzebami.

Arkusz blachy

Arkusz blachy

Najpopularniejsza metoda. Utwórz szkic i nadaj mu grubość. Rozpocznij od najbardziej „centralnej” geometrii.

Zagięcie konturowe

Zagięcie konturowe

Utwórz profil 2D, a następnie automatycznie utwórz na jego podstawie element blaszany.

Wyciągnięte zagięcie

Wyciągnięte zagięcie

Twórz przejścia koło/elipsa/kwadrat/prostokąt za pomocą łatwego w użyciu kreatora.

Konwertuj importowane pliki na arkusz blachy

Kreator konwersji otwiera importowane pliki i prowadzi przez proces definiowania rozcięć, zagięć i doboru promieni. Jeśli plik został utworzony w innym oprogramowaniu do obróbki blach, zwykle konwersja zostanie przeprowadzona za pomocą jednego kliknięcia.

Możemy konwertować także elementy bryłowe, które nie były zaprojektowane jako elementy blaszane. Przekształcenie polega na wybraniu grubości arkusza blachy i wskazaniu krawędzi, które mają być cięte oraz gięte. Resztę pracy wykona za nas Alibre Design, aby wynikowo dostarczyć rozwijalny element blaszany.

Rozgięcie

Podczas procesu modelowania można tymczasowo rozgiąć odpowiednie sekcje modelu, aby umożliwić operacje modelowania, które wykonywane w stanie zagiętym, nie dały by pożądanego efektu.

Płaskie wzory

Natychmiast zobacz płaski wzór podczas modelowania, aby wizualnie sprawdzić nakładanie się modelu. Podczas tworzenia rysunku wybierz opcję Rozwinięcia, aby rzutować płaski wzór do dokumentacji.

Wizualizacja stanu rozwiniętego części blaszanej
Wizualizacja stanu rozwiniętego części blaszanej
Konstrukcja ramienia robota chwytaka wykorzystująca blachę
Konstrukcja ramienia robota chwytaka wykorzystująca blachę

Wyciągnięte zagięcie

W wielu projektach, zwłaszcza tych związanych z przewodami lub kanałami wentylacyjnymi, pojawia się potrzeba łączenia różnych kształtów. Operacja Wyciągnięte zagięcie umożliwia stworzenie tego typu połączeń. Dostosuj profile, promienie narożników, odsunięcia profili, wysokość i kąt względny, aby stworzyć odpowiednią kształtkę. Wszystkie Wyciągnięte zagięcia można oczywiście Rozgiąć.

Kilka przykładów Wyciągniętych zagięć między okręgami, elipsami, kwadratami i prostokątami.
Kilka przykładów Wyciągniętych zagięć między okręgami, elipsami, kwadratami i prostokątami.

Warunki naroży i krawędzi

Alibre Design posiada dedykowane narzędzie, które pozwoli w odpowiedni sposób domknąć naroże. Wybierz jeden z kilku typów domknięcia.

Wycięcie narożnika

Wycięcie narożnika

Wycina narożnik modelu.

Otwarty narożnik

Otwarty narożnik

Dostępne dla zagięć powyżej 90 stopni.

Zamknięty narożnik

Zamknięty narożnik

Utrzymuje narożnik tak ciasno, jak to możliwe.

Zamknięta krawędź Strona A

Zamknięta krawędź Strona A

Załóż jedną krawędź na drugą, aby uzyskać szczelne połączenie.

Zamknięta krawędź Równo

Zamknięta krawędź Równo

Dostępne dla zagięć powyżej 90 stopni.

Zamknięta krawędź Strona B

Zamknięta krawędź Strona B

Załóż jedną krawędź na drugą, aby uzyskać szczelne połączenie.

Wgłębienie

Matryce z wgłębieniami są używane do wycinania i kształtowania wgłębień w zastosowaniach, takich jak usztywnienia konstrukcji, w których należy zredukować wagę bez zmniejszania sztywności. Inne zastosowania obejmują teksturowanie, aby zapewnić lepszą przyczepność na powierzchniach, po których można chodzić, takich jak np. stopnie. Narzędzie do wgłębień pozwala na użycie dowolnych kształtów we wzorze wgłębienia i może tworzyć wgłębienia pełne lub wycięte.

Nakładka z wgłębieniami wzmacniającymi konstrukcję i poprawiającymi przyczepność.
Nakładka z wgłębieniami wzmacniającymi konstrukcję i poprawiającymi przyczepność.

Podwijanie

Z łatwością wykonaj podwinięcia, aby wykończyć ostre krawędzie, zapewnić estetykę i zwiększyć sztywność. Podwinięcia mogą również zwiększyć bezpieczeństwo. Gdy wymagane są cechy, które zapewnia podwinięcie, to często jest ono lepszym wyborem niż inne obróbki krawędzi, mimo że wymaga więcej materiału i kosztów obróbki. Kilka rodzajów podwinięć.

Kilka rodzajów podwinięć.
Kilka rodzajów podwinięć. Od lewej do prawej: zamknięte, otwarte, łezka, zwinięte
Obudowa elektroniki z blachy.
Obudowa elektroniki z blachy.

Zagięcie dookolne

Zagięcia, które łączą się w narożnikach, nazywane są zagięciami dookolnymi. Używane są w wielu różnych operacjach projektowych i obsługują prawie każdy kąt, z tego powodu są nieocenionym narzędziem w codziennej pracy.

Przekształcenie wielu zagięć w zagięcie dookolne jest bardzo proste, wystarczy sprawdzić opcje i wybrać warunki narożne.

Obudowa stworzona za pomocą zagięcia dookolnego z kombinacji 8 zagięć.
Obudowa stworzona za pomocą zagięcia dookolnego z kombinacji 8 zagięć.

Podgląd zagięcia dookolnego podczas tworzenia. W tym przykładzie cztery zagięcia są wykonane jednocześnie i idealnie się łączą.
Podgląd zagięcia dookolnego podczas tworzenia. W tym przykładzie cztery zagięcia są wykonane jednocześnie i idealnie się łączą.

Bloki wielokrotnego użytku

Przechowuj często używane kombinacje profili i funkcji, aby umożliwić szybkie ponowne wykorzystanie typowych elementów unikalnych dla Twojej firmy, takich jak kratki, logo, wgłębienia lub cokolwiek innego, czego możesz użyć.

Bloki mogą być przechowywane w dowolnym miejscu na dysku twardym lub w centralnym repozytorium.

Projekt solarium z elementami konstrukcyjnymi wykonanymi z blachy
Projekt solarium z elementami konstrukcyjnymi wykonanymi z blachy

Blacha jest wszędzie

Komponenty z blachy są wszechobecne ze względu na ich wszechstronność, niski koszt i prostotę. Blacha jest prawdopodobnie jednym z najczęściej stosowanych materiałów, od obudów wentylatorów przemysłowych, przez zaciski wielkości kciuka i obudowy do elektroniki, aż po elementy konstrukcyjne.

Obudowa elektroniki
Obudowa elektroniki

Obudowa zaprojektowana głównie z blachy.
Obudowa zaprojektowana głównie z blachy.
