Relief Maker 3.0 i eksport STEP – reliefy 3D w Alibre Design

Relief Maker 3.0 jest już dostępny. Najnowsza wersja programu rozszerza proces tworzenia reliefów 3D o eksport STEP, dzięki czemu gotową geometrię można przenieść do Alibre Design, Autodesk Inventor, Fusion 360, SolidWorks oraz każdego innego systemu CAD obsługującego ten format.

Relief Maker 3.0: co zmienia eksport STEP?

Relief Maker przekształca modele 3D w płaskorzeźby przeznaczone do dalszego projektowania lub wytwarzania. W wersji 3.0 rezultat nie musi pozostać wyłącznie siatką trójkątów albo mapą wysokości. Eksport STEP umożliwia przekazanie reliefu do środowiska CAD i wykorzystanie go jako elementu większego projektu.

W praktyce oznacza to prosty podział pracy: w Relief Maker wybierasz model, kąt widoku i parametry spłaszczenia, a następnie eksportujesz wynik. Plik STEP możesz później otworzyć w Alibre Design, połączyć z projektowaną częścią i przygotować do kolejnych etapów pracy.

Najważniejsze możliwości wersji 3.0

• Eksport STEP, siatki i mapy przemieszczeń — dobierz format do dalszej pracy w CAD, CAM, grafice 3D lub procesie produkcyjnym.
• Wysoka rozdzielczość reliefu — producent podaje obsługę rozdzielczości do 16 384 × 16 384, przy czym typowy projekt może korzystać z ustawienia 4096 × 4096.
• Czysta geometria wyjściowa — równomierna triangulacja, uporządkowane krawędzie i brak gwałtownych „klifów” mają ułatwiać dalszą obróbkę modelu.
• Praca z dowolnym kątem widoku — relief można generować z perspektywy najlepiej pokazującej detal modelu źródłowego.

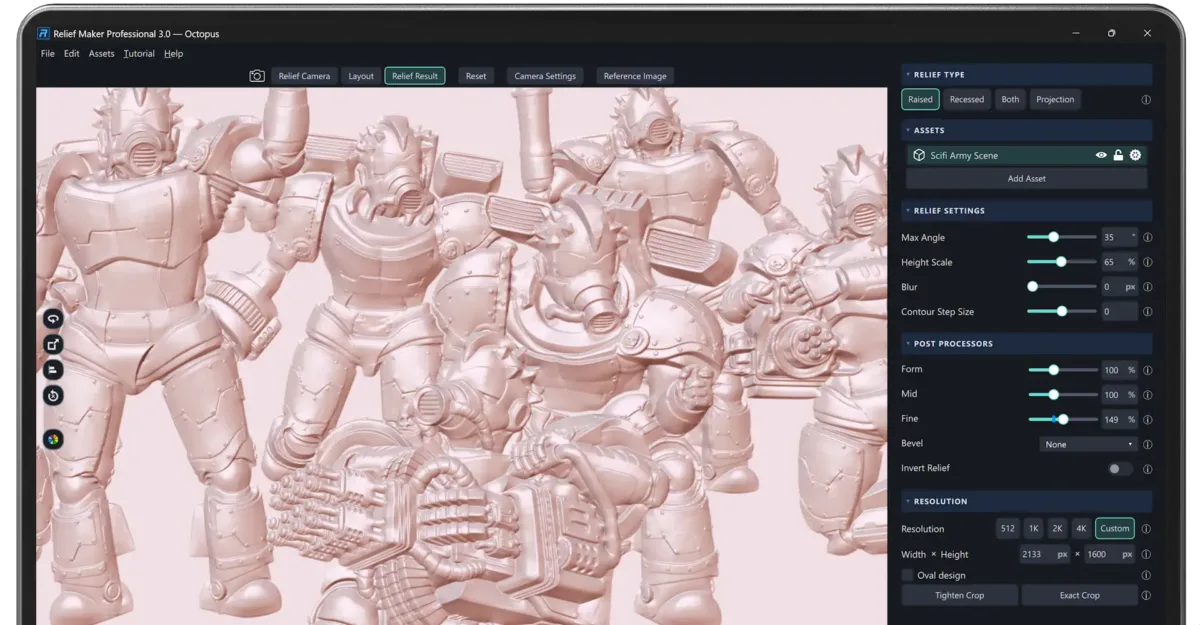

• Kompozycje z wielu modeli — do jednej sceny można wczytać kilka obiektów i ustawić parametry reliefu osobno dla każdego z nich.
• Ustawienia pod konkretną technologię — parametry można dopasować do frezowania CNC, druku 3D, grawerowania, wykonywania form czy stempli.

Od modelu 3D do gotowego reliefu

Interfejs programu został zaprojektowany wokół krótkiego procesu. Zamiast ręcznie przebudowywać geometrię, użytkownik koncentruje się na ustawieniu widoku i kilku parametrach mających największy wpływ na rezultat.

1. Import modelu w formacie OBJ lub STL.
2. Wybór kąta, z którego ma zostać wygenerowana płaskorzeźba.
3. Dostosowanie parametrów, m.in. głębokości, skali wysokości i poziomu detali.
4. Wygenerowanie reliefu i kontrola efektu w podglądzie.
5. Eksport wyniku do STEP, OBJ, STL, PNG, EXR lub PFM — zależnie od planowanego zastosowania.
6. Dalsza praca w wybranym systemie CAD, CAM lub oprogramowaniu graficznym.

Relief Maker 3.0 i Alibre Design

Najważniejszą korzyścią dla użytkowników Alibre Design jest możliwość przeniesienia szczegółowego reliefu przez neutralny format STEP. Nie jest to osobna wtyczka ani natywna integracja — oba programy łączy format wymiany danych. Dzięki temu relief przygotowany w wyspecjalizowanym narzędziu może stać się częścią modelu CAD.

Taki przepływ pracy sprawdzi się zwłaszcza wtedy, gdy projekt wymaga bogatej dekoracji, a ręczne modelowanie każdego detalu byłoby czasochłonne. W Alibre Design można dalej opracować geometrię, połączyć ją z częścią bazową, sprawdzić wymiary i przygotować model do wytwarzania. Więcej informacji o samej premierze i zmianach technicznych znajdziesz we wpisie Relief Maker 3.0 już dostępny.

Gdzie można wykorzystać reliefy 3D?

Relief jest szczególnie przydatny tam, gdzie liczy się wyrazisty detal przy ograniczonej głębokości modelu. Producent wskazuje zastosowania obejmujące zarówno pojedyncze realizacje artystyczne, jak i elementy przygotowywane do powtarzalnej produkcji.

• monety, medale, żetony i pamiątkowe plakiety,
• szyldy, tablice, logotypy i elementy identyfikacji wizualnej,
• biżuteria, ornamenty i dekoracyjne detale produktów,
• rzeźby, panele artystyczne i projekty stolarskie,
• modele do frezowania CNC, grawerowania i druku 3D,
• geometria wykorzystywana przy projektowaniu form i matryc.

Sprawdź Relief Maker 3.0 w praktyce

Producent udostępnia 7-dniową wersję próbną Relief Maker Pro bez konieczności podawania danych karty płatniczej. To najprostszy sposób, aby sprawdzić jakość reliefu na własnych modelach i ocenić, jak eksport STEP wpisuje się w używany proces projektowy.
