Nowe Alibre Design 2019 zachowało swój styl, ale wprowadzone zmiany w znaczny sposób wpłynęły na pracę użytkowników. Przedstawiamy funkcjonalności, które według nas zasługują na szczególne wyróżnienie:

  • zaimplementowanie całkowicie nowego silnika renderującego;
  • usprawnienie działania Alibre Design na dużych złożeniach – nawet 5x szybsze działanie;
  • dodano narzędzie do tworzenia przekrojów w czasie rzeczywistym;
  • w znacznym stopniu poprawiono możliwości importu i exportu modeli dla wszystkich formatów;
  • faktyczne grubości linii są teraz wyświetlane bezpośrednio w dokumentacji 2D;
  • poprawiono błędy zgłaszane przez użytkowników;
  • dodano wiele nowych funkcji w module Alibre Script i usprawniono te już istniejące.



Nowoczesny wygląd – nowy silnik graficzny

W nowym Alibre Design 2019 zaimplementowano całkowicie nowy silnik renderujący. Dzięki temu otrzymaliśmy bardziej realistyczny wygląd tworzonych modeli z dostępem do najnowszych technologii wyświetlania modeli 3D.



alibre 2019 nowosci 1



Style wizualne

Zastosowano zaawansowany sposób cieniowania modeli, dodatkowo wprowadzono kilka stylów wizualnych takich jak: Ambient Occlusion, Cień na podłożu, Odbicie w podłożu, czy też Cień modelu.

Modele i zrzuty ekranu wyglądają jakby były gotowe do prezentacji.

alibre 2019 nowosci 2

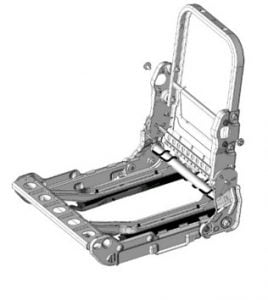

Standardowy

alibre 2019 nowosci 3

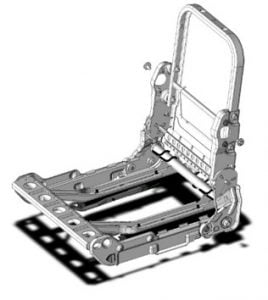

Cień na podłożu

alibre 2019 nowosci 4

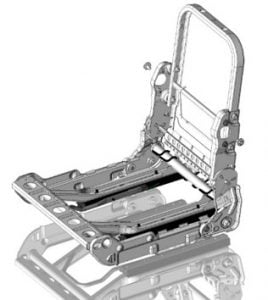

Odbicie w podłożu

alibre 2019 nowosci 5Cień modelu

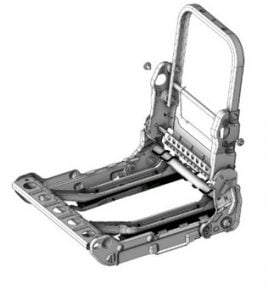

alibre 2019 nowosci 6Ambient Occlusion

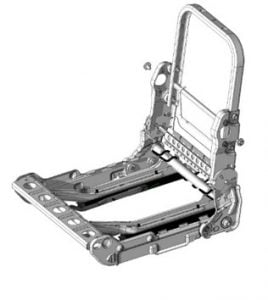

alibre 2019 nowosci 7Zarys krawędzi



Oczywiście efekty wyświetlania można dostosować do własnego sprzętu, aby uzyskać  ładny wygląd modelu, przy optymalnej szybkości działania. Dodatkowo, szybkość działania można zwiększyć za pomocą zmiany ustawień wyświetlania, używając prostych suwaków np. ukrywanie małych lic w celu zwiększenia wydajności.

Wygładzanie krawędzi

Zastosowano wygładzanie krawędzi dla modeli 3D oraz dokumentacji 2D, dzięki czemu wszystkie krawędzie są wyostrzone i bardziej gładkie.  Dodatkowo, dzięki wygładzaniu krawędzi wszystkie teksty są bardziej ostre, wyraźne oraz łatwe do przeczytania.

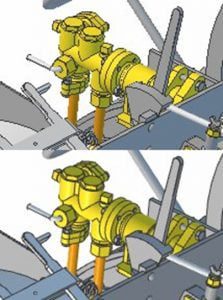

alibre 2019 nowosci 8 Alibre Design 2018
Alibre Design 2019



Zwiększenie wydajności

Dzięki zastosowaniu nowego silnika graficznego możliwe jest pełne wykorzystanie posiadanego sprzętu komputerowego. Do tej pory Alibre Design wykorzystywało tylko procesor, co w znacznym stopniu ograniczało wydajność programu, szczególnie podczas pracy na dużych złożeniach. Nowy silnik graficzny wykorzystuje do renderowania modelu posiadaną kartę graficzną. Dzięki takiemu rozwiązaniu karta graficzna odpowiada za obliczenia związane z wyświetlaniem, a procesor wykonuje pozostałe kalkulacje, przez co uzyskujemy największą wydajność zarówno przy projektowaniu części, jak i pracy na dużych złożeniach.

Zwiększenie wydajności będzie szczególnie widoczne podczas pracy na monitorach FHD, 2K, 4K przy użyciu wydajnej karty graficznej.

Wzrost wydajności nawet do 5x.

Poniżej znajduje się porównanie szybkości działania nowej wersji Alibre Design 2019.

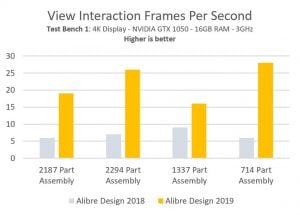

Test 1:

alibre 2019 nowosci 9

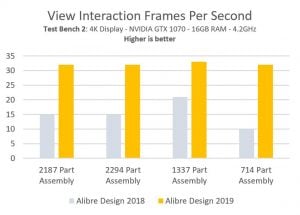

Test 2:

alibre 2019 nowosci 10

Dynamiczne przekroje

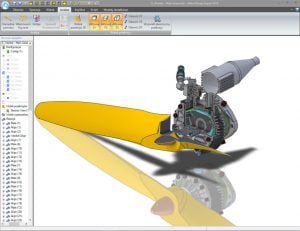

W Alibre Design 2019 wprowadzono nową funkcjonalność – dynamiczne przekroje. Nowy silnik graficzny umożliwia tworzenie przekrojów w czasie rzeczywistym, wystarczy chwycić za płaszczyznę przekroju i swobodnie ją przemieścić w idealne położenie. Istnieje możliwość stworzenia do trzech płaszczyzn przekroju jednocześnie. Dynamiczne przekroje umożliwiają szybką i łatwą analizę modelu. Stworzenie przekroju odbywa się w bardzo prosty sposób, wystarczy tylko aktywować płaszczyznę i przeciągnąć ją w odpowiednie miejsce.

Najważniejsze że, wszystko to działa płynnie i szybko, co z pewnością nie umknie uwadze żadnemu użytkownikowi.



alibre 2019 nowosci 11

Szerokości linii w dokumentacji 2D

W nowym Alibre Design 2019 zadana szerokość linii jest teraz wyświetlana w czasie rzeczywistym bezpośrednio w środowisku tworzenia dokumentacji 2D. Nie ma już potrzeby sprawdzania wyglądu linii na podglądzie wydruku. Wszystkie krawędzie i odpowiednie ich grubości widoczne są bezpośrednio w trakcie projektowania, co znacznie usprawnia tworzenie dokumentacji 2D.

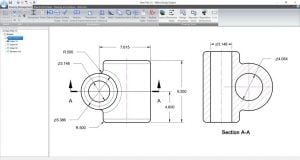

alibre 2019 nowosci 12



Całkowicie przebudowany import/eksport plików

Jedną z najważniejszych zmian wprowadzonych do Alibre Design 2019 jest zaimplementowanie całkowicie nowych translatorów dla wszystkich wiodących formatów plików. Dzięki temu Alibre Design importuje bezbłędnie niemal wszystkie pliki CAD 3D.

Dodano wsparcie dla formatów STEP242 i plików NX oraz JT.



alibre 2019 nowosci 13



Poprawione błędy

Poprawiono błędy, z którymi borykano się w Alibre Design 2018 m.in. problemy z przezroczystością lic, błędy związane z zawieszaniem programu itp.

Pełna lista naprawionych błędów dostępna na: https://alibre.pl/alibre2019/

Usprawnienia Alibre Script

Alibre Script to stosunkowo nowe narzędzie dostępne w Alibre Design od wersji 2018.1. Dzięki  skryptom, nie posiadając nawet dużej wiedzy z dziedziny programowania, można łatwo zautomatyzować projektowanie lub ułatwić modelowanie nietypowych kształtów. W każdej kolejnej wersji Alibre Design do Alibre Script dodawane było wiele usprawnień i nowości. Także i teraz otrzymaliśmy duży zestaw nowości dla tego modułu.

Pełną listę nowości i usprawnień Alibre Script można znaleźć na: https://alibre.pl/alibre2019/
