Alibre Design v29.1 Beta – konstrukcje spawane i najważniejsze zmiany
Alibre Design v29.1 jest już dostępny w wersji Beta. Aktualizacja wprowadza nowe środowisko modelowania konstrukcji spawanych w Alibre Design Expert, a także pakiet ulepszeń i poprawek obejmujących rysunki, części, złożenia, listy materiałów, PDM, blachy oraz API.
Planowana premiera wersji stabilnej: początek września 2026 r. Najważniejszą nowością jest moduł elementów spawanych (Weldments), który pozwala budować konstrukcje z profili na podstawie szkiców 2D i 3D, przygotowywać połączenia oraz tworzyć listy cięć do dokumentacji.
Ważne informacje przed instalacją wersji Beta
- Wymagania: data wygaśnięcia opieki technicznej musi przypadać na 1 września 2026 r. lub później.
- Konstrukcje spawane: moduł jest nową funkcją programu Expert. Ze względów bezpieczeństwa zalecamy testowanie go wyłącznie na projektach testowych i unikanie pracy na bieżących plikach produkcyjnych.
- Zgłaszanie błędów: uwagi i napotkane problemy można przekazywać za pomocą formularza dostępnego na dole głównego menu programu.
Moduł elementów spawanych (Weldments)
Nowy moduł porządkuje cały proces projektowania konstrukcji z profili — od przygotowania geometrii prowadzącej, przez dobór przekrojów i obróbkę narożników, po zestawienie elementów na rysunku. Funkcja jest dostępna w Alibre Design Expert.

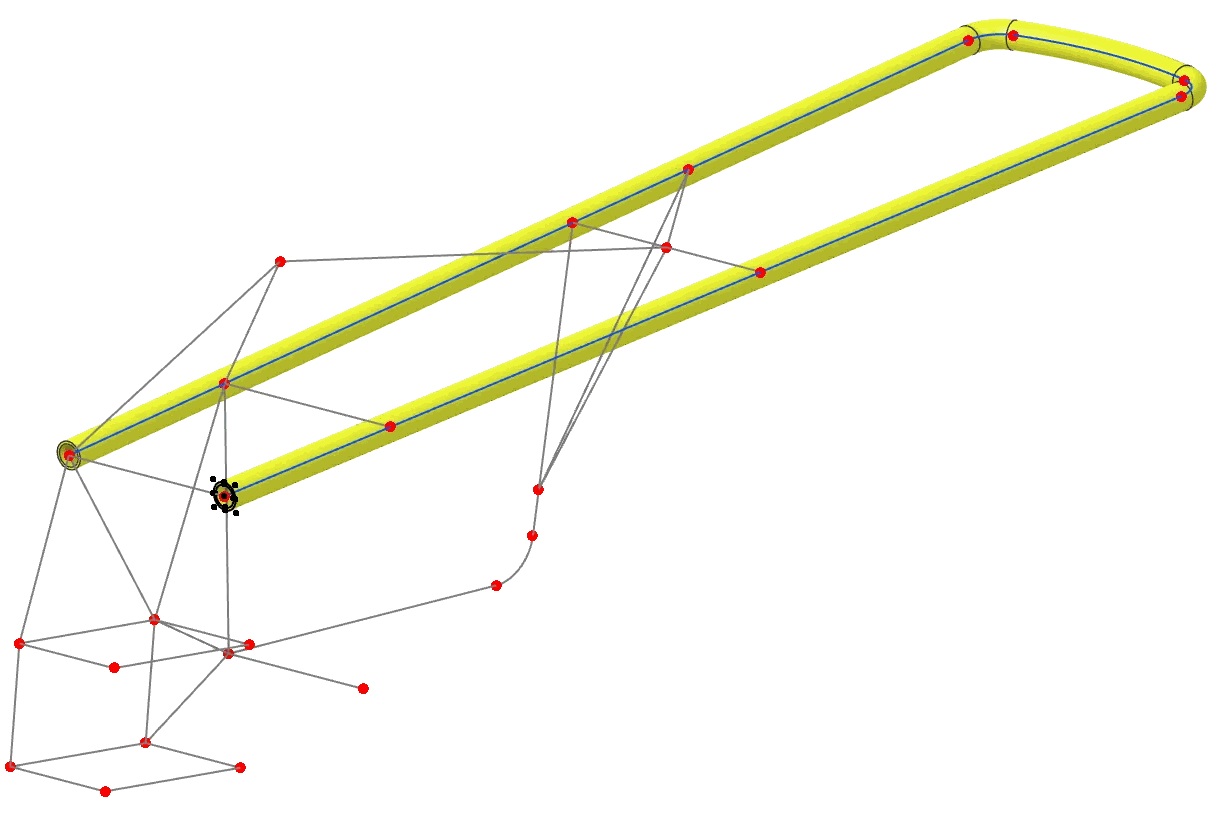

- Układ szkicu (Sketch Layout) — połącz szkice 2D i 3D, aby utworzyć układ elementów konstrukcji spawanej.
- Dodawanie struktur z biblioteki — wybierz standardowy profil i rozmiar, a następnie ustaw orientację oraz sposób obróbki narożników.
- Dopracowanie przecięć — użyj narzędzia Rozciągnij i przytnij (Trim and Extend), aby uzyskać właściwe spasowanie profili.
- Wykończenie modelu — dodawaj szyki, odbicia lustrzane, otwory i inne standardowe operacje modelowania.
- Metadane struktur — identyczne struktury są łączone w pozycje wielosztukowe, a ich właściwości można w razie potrzeby nadpisać.
- Tabela listy cięć (Cutlist Table) — wybierz dane, które mają zostać pokazane na rysunku i wykorzystane w dokumentacji.
Filmy: konstrukcje spawane w Alibre Design v29.1
Jak korzystać z modułu Weldments
Zapowiedź funkcji Weldments
Ulepszenia i poprawki błędów
Rysunki
- Oznaczenia pozycji konstrukcji spawanych (Weldment Balloons): oznaczaj konstrukcje spawane za pomocą dymków odwołujących się do listy cięć.
- Listy cięć konstrukcji spawanych (Weldment Cutlists): dodawaj listy cięć do rysunku wraz z danymi wymaganymi w dokumentacji.
- Wielowierszowy tekst w symbolach spoin: uproszczono wprowadzanie wielowierszowych opisów w adnotacjach symboli spoin.
- Usunięto błąd powodujący awarię z zapisem stosu podczas zmiany schematu kolorów w jednym z okien dialogowych.
- Naprawiono awarię występującą podczas ręcznego kreskowania obrysu złożonego z dużej liczby elementów.
- Naprawiono przypadki odwracania orientacji płaskich rozwinięć podczas ponownego rzutowania. Poprawka dotyczy nowo tworzonych widoków rozwinięć.
Część
- Podświetlanie więzów linii środkowej: najechanie kursorem na symbol więzu podświetla powiązane węzły szkicu.
- Nakładające się symbole więzów 2D: zaktualizowano algorytm rozmieszczania symboli, gdy na jednym węźle znajduje się kilka więzów.
- Zaawansowane okno wyboru: tytuł i przycisk zamknięcia są teraz widoczne we wszystkich motywach kolorystycznych.
- Kolejność presetów otworów: presety zachowują kolejność zdefiniowaną w pliku HPS.
- Okno Rzutuj na szkic: usuwanie zaznaczonych elementów nie kasuje już dodatkowych obiektów.
- Wybieranie elementów w określonej kolejności nie powoduje już nieuzasadnionego wyłączenia funkcji Loft.
- Usunięto ukryty błąd powodujący ciche niepowodzenie operacji zszycia pojedynczej powierzchni w bryłę.
Złożenie
- Brak danych obrazu przy zapisie: w oknie zapisu złożenia ikona folderu nie jest już zastępowana komunikatem „Brak danych obrazu”.
- Błędy odwołania do obiektu i korpusu nadrzędnego: wyeliminowano problemy z ładowaniem modeli w procesach obejmujących wiele konfiguracji.
Lista materiałów (BOM)
- Przeciąganie i upuszczanie: rozwiązano błędy związane z przenoszeniem komórek, wierszy i kolumn.
- Automatyczne dopasowanie: poprawiono działanie automatycznego dopasowania kolumn i tabeli.
- Sortowanie w menu kontekstowym: opcja nie jest już nieprawidłowo wyłączana.
- Tworzenie BOM ze złożenia: polecenie Ctrl+Shift+M nie otwiera już okna w miniaturowym rozmiarze.
PDM
- Nagłówki kolumn: poprawiono przypadki wyświetlania nagłówków w nieprawidłowym języku.
Blachy
- Ulubione w parametrach blach: dodano ulubione wartości do pól wprowadzania danych.
- Samoczynne odznaczanie krawędzi: wybrana krawędź kołnierza nie traci już zaznaczenia po kliknięciu w wolną przestrzeń.
- Automatyczne naroża: poprawiono sporadyczne błędy cięcia narożnikowego dla określonych wartości promienia.
Różne
- Portal klienta: w oknie startowym dodano łącze do nowego portalu umożliwiającego logowanie i samodzielne zarządzanie licencjami oraz usługami.
- Symbole więzów 2D: zaktualizowano rozmieszczanie symboli, eliminując ich nakładanie się na jednym węźle.
- Toolbox: dodano brakujący pasek przewijania w opcjach pobierania.
- Publikacja do 3D PDF: naprawiono sporadyczne awarie występujące po publikacji i zamknięciu pliku.
- Właściwości Vault: poprawiono ikonę wyświetlaną w oknie zapisu.
- Brakujące ikony: zastąpiono symbole zastępcze i błędnie przypisane grafiki prawidłowymi ikonami.
- Konfiguracje wielomonitorowe: okna dialogowe pojawiają się teraz spójnie na wybranym monitorze.
- Sortowanie okna zapisu: przywrócono sortowanie według typu pliku.
- Kopiuj/Wklej w oknie zapisu: przywrócono obsługę schowka dla komórki lokalizacji.
- Okno kolorów: dodano podpowiedź o możliwości dostosowywania kolorów prawym przyciskiem myszy.
- Wielokrotne okna dialogowe: ten sam dialog nie może już zostać uruchomiony równocześnie kilka razy.
- Wysyłanie do KeyShot: gdy program nie jest zainstalowany, zamiast awarii wyświetlany jest czytelny komunikat.
- Przywracanie pakietów: ujednolicono i poprawnie rozmieszczono powiązane okna dialogowe.
- Otwieranie środowiska przy starcie: systemowa opcja ponownego otwarcia przestrzeni roboczej działa zgodnie z przeznaczeniem.
- Buforowanie miniatur: zoptymalizowano zapisywanie plików przez sieć.
- Pokrętła i kółko myszy: przewijanie poprawnie zmienia wartości kontrolek liczbowych.
- SmartApp: rozwiązano problem powodujący blokowanie programu.
- Klawisz Tab: poprawiono nawigację podczas wstawiania płaszczyzny lub punktu.
- Filtry wyboru w szkicu: poprawiono przypadki ignorowania aktywnych filtrów.
- Biblioteka i interfejs gwintów: usunięto błędy interfejsu pojawiające się podczas wyboru gwintów.
API
- Rozszerzone API: dodano interfejsy dla odbicia lustrzanego operacji i całej części, bossa i wycięcia spiralnego, szyków liniowych oraz kołowych, a także nowych zaokrągleń stałych i zmiennych.
- Naprawiono błąd interfejsu API powłoki do wewnątrz (inward shell).
- Poprawiono dokumentację parametru kąta pochylenia (draft angle) w operacji wyciągnięcia i wycięcia prostego.
- Ulepszono raportowanie dla szkiców zużywanych przez operacje części.
Wersja 29.1 Beta służy do testów przed planowaną premierą stabilnego wydania. Jeżeli chcesz najpierw poznać zakres zmian w głównej wersji programu, zobacz także wpis Oficjalna premiera Alibre Design v29.
